Úvod do jeřábu a těžkých hydraulických válců

Hydraulické válce jsou životně důležité mechanické ovladače, které používají tlakovou hydraulickou tekutinu k vytvoření lineární síly a pohybu. Hrají ústřední roli v těžkých strojích a zvedacích zařízeních a přeměňují hydraulickou energii na mechanický výstup. Tyto komponenty jsou zvláště kritické v aplikacích, kde je vyžadován vysoký a přesný pohyb, například v jeřáby a průmyslovém vybavení.

V jeřábových systémech a těžkých prostředích výkon a spolehlivost hydraulických válců přímo ovlivňuje provozní účinnost a bezpečnost. Od zvedání masivních zatížení až po stabilizační strukturální prvky může pravý hydraulický válec určit účinnost systému za extrémních pracovních podmínek. Výběr vhodného válce není jen otázkou odpovídajících specifikací - zahrnuje vyhodnocení faktorů, jako je tlaková kapacita, požadavky na zatížení, délka mrtvice, konfigurace montáže a odolnost životního prostředí.

Tento článek poskytuje hloubkový přehled hydraulických válců se zaměřením na jejich aplikaci v jeřábkách a těžkých strojích. Zkoumá také různé typy válců, jejich konstrukci a funkčnost, kritéria výběru klíčů, strategie údržby a vznikající technologie, které formují budoucnost hydraulického ovládání.

Pochopení hydraulických válců

Hydraulické válce jsou mechanická zařízení, která produkují lineární pohyb a nutí pomocí nestlačitelné hydraulické tekutiny. Jsou nedílnou součástí hydraulických systémů používaných v průmyslových, stavebních a mobilních zařízeních.

Co je to hydraulický válec?

V jádru se hydraulický válec skládá z válcového sudu, pístu připojeného k tyčce a koncových uzávěrů. Základní funkce zahrnuje tlakovou tekutinu na jedné straně pístu, aby se vytvořil pohyb v tyčce. Tlak tekutiny nutí píst, aby se prodloužil nebo zasunul a produkoval lineární pohyb.

Základní principy provozu

Hydraulické válce pracují na základě Pascalova zákona, který uvádí, že tlak uplatňovaný na omezenou tekutinu je přenášen stejně ve všech směrech. Když je hydraulická tekutina čerpána na jednu stranu válce, tlak způsobí, že se píst pohybuje. Generovaná síla závisí na tlaku tekutiny a povrchové ploše pístu.

Klíčové komponenty hydraulického válce

• Válce válce : Hodí se píst a zachovává tlakovou tekutinu.
• Píst a pístová tyč : Převádí tlak tekutiny na mechanický pohyb.
• Koncové čepice : Utěsněte oba konce hlavně a podporujte tok tyče a tekutiny.
• Těsnění a těsnění : Zabraňte vnitřnímu a vnějšímu úniku.
• Porty : Nechte hydraulickou tekutinu vstoupit a opustit válec.

Typy hydraulických válců

Hydraulické válce přicházejí v několika návrzích, z nichž každá se hodí ke specifickým provozním potřebám a mechanickým konfiguracím. Výběr typu válce ovlivňuje celkový výkon, účinnost a životnost systému. Níže jsou uvedeny nejčastější typy používané v aplikacích jeřábových a těžkých strojů.

Jedno herecké válce

Popis a funkce:
Jednorázové válce jsou navrženy tak, aby aplikovaly sílu pouze v jednom směru - typicky prodloužení. Hydraulická tekutina vstupuje přes jeden port a tlačí píst směrem ven. Zpětná zdvih je obvykle dosažena vnější silou, jako je gravitace nebo pružina.

Výhody:

• Jednoduchý design a nižší náklady
• Méně komponent vede k snadnější údržbě
• Vhodný pro vertikální operace, jako je zvedání

Nevýhody:

• Omezeno na jednosměrnou sílu
• Potřebná síla externí zpětné síly
• Menší kontrola nad pohybem zatažení

Typické aplikace:

• Zvedací platformy
• Sklápěně
• Lisování zařízení s návratem podporovaného gravitací

Dvojité herecké válce

Popis a funkce:
Dvojité působící válce používají hydraulický tlak k pohybu pístu v obou směrech - roztažení a zatažení. Dva porty řídí průtok tekutiny na obou stranách pístu.

Výhody:

• Poskytuje sílu v obou směrech
• Větší kontrola nad pohybem
• Vhodné pro horizontální a vertikální aplikace

Nevýhody:

• Složitější než jediné herecké válce
• Mírně vyšší náklady
• Vyžaduje přesnější kontrolní systémy

Typické aplikace:

• Mobilní jeřábové boomy
• Stavební vybavení
• Průmyslové lisy a upínací systémy

Teleskopické válce

Popis a funkce:
Teleskopické válce mají více vnořených fází nebo rukávů, které se postupně rozšiřují. Tento design umožňuje delší mrtvici v kompaktní délce.

Výhody:

• Prostorově efektivní s prodlouženým dosahem
• Ideální pro aplikace vyžadující dlouhé prodloužení
• Poskytuje vysoké schopnosti zvedání

Nevýhody:

• Složitější konstrukce
• Vyšší náklady na opravu a údržbu
• Náchylný k opotřebení, pokud není správně udržován

Typické aplikace:

• Jeřáby namontované na kamionu
• Platformy leteckého výtahu
• Zemědělské přívěsy a skládky

Svařované válce

Popis a funkce:
Svařované válce mají své koncové uzávěry přivařené přímo k válci válce a vytvářejí kompaktní a odolný design. Ty se obvykle používají v náročných aplikacích kvůli jejich síle a nízkému profilu.

Výhody:

• Silná, uzavřená struktura
• Kompaktní a šetření prostoru
• Vhodné pro vysokotlaké prostředí

Nevýhody:

• Je obtížné rozebrat údržbu
• Není ideální pro často obsluhované systémy

Typické aplikace:

• Earthmoving Machinery
• Jeřáby s těžkými vliv
• Průmyslové nakladače a kompaktní vybavení

Vázanky na válce

Popis a funkce:
Vázací válce na vázání používají tyče vnějších závitů k držení koncových uzávěrů na místě, což usnadňuje servis a demontáž.

Výhody:

• Jednoduchá údržba a náhrada dílu
• Standardizované komponenty
• Běžně dostupné a nákladově efektivní

Nevýhody:

• Méně robustní pro extrémní operace
• Objemný kvůli vázacím tyčkám
• Potenciál pro uvolnění tyče ve vysoce vibrace

Typické aplikace:

• Tovární automatizační systémy
• Zařízení pro manipulaci s materiálem
• Průmyslové strojní zařízení na lehkou službu

Každý typ hydraulického válce má jedinečné strukturální vlastnosti a výkonové vlastnosti. Výběr správného závisí na faktorech specifických pro aplikaci, jako je směr síly, omezení prostoru, požadavky na zatížení a dostupnost údržby.

Hydraulické válce jeřábů : Konkrétní aplikace

Hydraulické válce jsou nezbytné pro funkčnost jeřábů a poskytují nezbytnou sílu a kontrolu pro zvedání, snižování, prodloužení a rotující těžká zatížení. Tyto válce jsou navrženy tak, aby odolaly vysokému tlaku, opakujícímu se pohybu a různým podmínkám prostředí. V závislosti na typu jeřábu a případu použití jsou hydraulické válce přizpůsobeny tak, aby splňovaly specifické mechanické a bezpečnostní požadavky.

Používejte v mobilních jeřáby

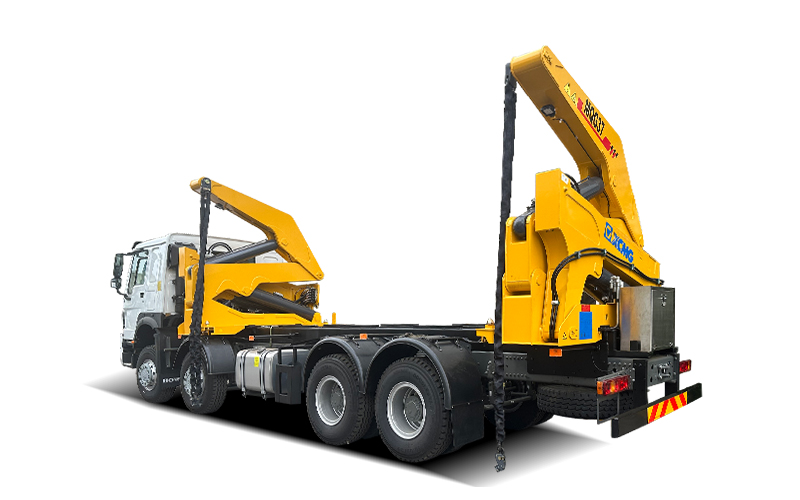

Mobilní jeřáby, často namontované na nákladních automobilech nebo na základnách prolézání, se silně spoléhají na hydraulické válce pro artikulaci rozmachu, dalekohledy, nasazení výložního řízení a zvedání zátěže. Tyto válce musí pracovat při dynamickém zatížení a různém úhly při zachování přesného ovládání.

Klíčové vlastnosti:

• Materiály s vysokou pevností pro podporu těžkého zvedání
• Kompaktní, vysokotlaké válce pro rozšíření rozmachu
• Teleskopické válce poskytují delší dosah v kompaktní formě

Oblasti aplikace:

• Pohyb teleskopického rozmachu
• Rozšíření a zatažení výložního řízení
• Stabilizační systémy

Používejte v režijních jeřádech

Soupeře jeřáby, obvykle používané v průmyslových a výrobních zařízeních, používají hydraulické válce pro zvedání a pohyb vozíku, zejména v návrzích, kde jsou elektrické motory doplněny nebo nahrazeny hydraulickými disky.

Klíčové vlastnosti:

• Hladké a opakovatelné řízení pohybu
• Kompaktní svařované válce pro ušetření místa
• Zvýšené mechanismy pro uzamykání bezpečí a selhání

Oblasti aplikace:

• Svislé zdvihací mechanismy
• Ovládání mostu a vozíku
• Funkce nouzového brzdění nebo zadržení

Používejte ve stavebnictví

Stavební jeřáby, včetně jeřábů věže a jeřábů s drsným terénem, čelí vysokým strukturálním zatížením a často pracují v drsných venkovních podmínkách. Hydraulické válce používané v těchto jeřáby musí poskytovat vysokou kapacitu nesoucí zátěž, trvanlivost a odolnost proti korozi.

Klíčové vlastnosti:

• Povlaky odolné proti korozi pro venkovní použití
• Těžká výstavba pro provoz vysokého cyklu
• Těsnění a stěrače určené pro špinavé nebo abrazivní prostředí

Oblasti aplikace:

• Mechanismy luffingu a zabití
• Teleskopické řezy rozmachu
• Systémy manipulace a polohování zatížení

Úvahy o návrhu pro jeřábové válce

Při navrhování nebo výběru hydraulických válců pro aplikace jeřábů jsou obvykle upřednostňovány následující faktory:

• Kapacita ložiska zatížení: Jeřáby často zpracovávají dynamické a kolísající zatížení. Válce musí být schopny odolat statickým i šokovým zatížením.
• Ovládání přesnosti: Hladká a přesná kontrola je nezbytná pro bezpečnost během zvedání a umístění.
• Bezpečnostní požadavky: Vestavěné uzamykací ventily, zařízení pro odlehčení tlaku a redundantní systémy pomáhají předcházet nehodám.
• Environmentální odpor: Venkovní jeřáby vyžadují ochranu před vlhkostí, prachem, expozicí UVR a kolísání teploty.
• Serviceability: V mobilních operacích je nezbytná schopnost kontrolovat a udržovat válce bez významných prostojů.

Hydraulické válce v jeřábech jsou více než pouhé ovladače-jsou to bezpečnostní kritické komponenty, které přispívají k účinnosti a spolehlivosti zvedacích systémů.

Hydraulické válce s těžkým způsobem: specifické aplikace

Hydraulické válce s těžkým vstupem jsou navrženy pro náročné úkoly, které zahrnují extrémní sílu, vysoký tlak a nepřetržitý provoz. Tyto válce jsou kritickými součástmi průmyslových odvětví, jako je výstavba, těžba a těžká výroba, kde je výkonem a spolehlivost zařízení prvořadá. Jejich robustní konstrukční a specializované konstrukční funkce jim umožňují efektivně fungovat v tvrdých pracovních podmínkách a prostředí s vysokým zátěží.

Používejte v vybavení

Earthmoving stroje, jako jsou rypadlo, buldozery a nakladače kol, závisí na hydraulických válcích pro kopání, zvedání, tlačení a řízení řízení. Tyto aplikace vyžadují válce s vysokou výstupní silou, odolností proti otěru a dlouhou životností.

Klíčové role:

• ARM, BOOM a kbelíkové artikulace v rypadlo
• Výtah a naklonění čepele v buldozerech
• Řízení a ovládání kbelíku v nakladačích

Požadavky na návrh:

• Tvrdé povrchy, aby odolaly nečistotům a dopadu
• Sudy z těžkých stěn pro zvládnutí vysokých vnitřních tlaků
• Spolehlivá těsnění, aby se zabránilo kontaminaci

Používejte v těžebním zařízení

Těžební operace zahrnují rozsáhlé stroje s vysokým dopadem, jako jsou drtiče hornin, vrtné soupravy a nákladní vozy. Hydraulické válce používané v těchto strojích musí fungovat při trvalém vysokém zatížení, odolávat korozi a odolávat expozici abrazivního materiálu.

Klíčové role:

• Vrtání a nudné operace
• Systémy zavěšení v nákladních vozech
• Rázací a drtivé vybavení

Požadavky na návrh:

• Vysokotlaké hodnocení pro hluboké vrtání
• Povlaky odolné vůči korozi pro expozici chemické
• Mimořádná těsnění pro manipulaci s abrazivním prachem

Používejte v průmyslových lisech

Hydraulické lisy používané při výrobě, vytváření kovů a recyklaci se spoléhají na hydraulické válce, aby se aplikovali obrovský tlak pro tvarování nebo komprimační materiály. Tyto válce musí dodávat přesnou, konzistentní sílu v dlouhých cyklech.

Klíčové role:

• Aplikace pro kování a razítko
• Zhutnění materiálu v recyklačních systémech
• Formování komponent a lisování

Požadavky na návrh:

• Precision-thered Rods pro hladké ovládání
• Vyztužené koncové čepice a ložiska pro stabilitu
• Těsnění odolné vůči teplotě pro vyhřívaná prostředí

Designové úvahy pro válce

Výběr nebo navrhování těžkých hydraulických válců vyžaduje pozornost výkonu, trvanlivosti a bezpečnostních faktorů:

• Tlaková kapacita: Musí odolat trvalým a maximálním tlakům bez deformace nebo úniku.
• Život cyklu: Vysokofrekvenční operace vyžadují válce hodnocené pro dlouhodobou trvanlivost a minimální opotřebení.
• Výběr materiálu: Pro zvýšení síly a dlouhověkosti se často používají slitinová ocel, tepelné zpracování a tvrzení povrchu.
• Technologie pečeti: Pokročilé těsnicí systémy zabraňují vnitřnímu a externímu úniku a zpracovávají vysokorychlostní pohyb.
• Konfigurace montáže: Styl montáže musí podporovat těžká zatížení a umožnit stabilní provoz pod vysokou silou.

Hydraulické válce jsou hnací silou energie a přesnosti rozsáhlého vybavení. Jejich role je ústřední pro zajištění hladkého provozu, maximálního výkonu a bezpečnosti provozovatele v některých z nejnáročnějších průmyslových prostředí na světě.

Klíčové úvahy při výběru a Hydraulický válec

Výběr správného hydraulického válce je nezbytný pro dosažení spolehlivého výkonu, minimalizaci prostojů a zajištění bezpečnosti systému. Ať už se válec používá v jeřábu, těžebním stroji nebo průmyslovém tisku, musí být vyhodnoceno několik technických a environmentálních faktorů, aby se válec spojil s jeho požadavky na použití.

Nakládací kapacita

Stanovení požadované zatížení:
Zátěžová kapacita označuje maximální sílu, kterou může hydraulický válec bezpečně vyvíjet. To závisí na ploše pístu a na tlaku systému. Přesně výpočet požadavků na zatížení, včetně statického a dynamického zatížení, zajišťuje, že válec může provádět bez napětí nebo selhání.

Bezpečnostní faktory:
Správná bezpečnostní rozpětí - typicky 1,5 až 2násobek očekávané pracovní zátěže - je zabudována do designu, aby se kompenzovala neočekávané napětí, nárazové zatížení a únavu v průběhu času. Podceňování požadavků na zátěž může vést k předčasnému opotřebení nebo katastrofickému selhání.

Provozní tlak

Přizpůsobení válce k tlaku systému:
Hydraulické systémy pracují v různých tlakových rozsazích v závislosti na stroji a úkolu. Společné průmyslové systémy se pohybují od 2 000 do 5 000 psi, zatímco specializované aplikace to mohou překročit. Válce musí být hodnoceny tak, aby vydržely nejen normální provozní tlak, ale také tlakové hroty.

Hodnocení tlaku a bezpečnostní marže:
Výrobci obvykle uvádějí maximální hodnocený tlak, včetně vestavěných bezpečnostních marží. Je důležité zajistit, aby všechny komponenty - vander, těsnění, armatury - zvládly určený tlak bez rizika úniku nebo prasknutí.

Délka mrtvice

Výpočet nezbytné délky zdvihu:
Délka zdvihu je vzdálenost, kterou pístová tyč cestuje od plně zasunutého na plně natažené. To musí být pečlivě vypočteno na základě pohybu požadovaného žádostí. Nadměrně dlouhé tahy v kompaktním designu mohou způsobit ohýbání nebo nestabilitu tyče.

Dopad na design válce:
Delší tahy mohou vyžadovat příručky nebo podpěry tyče, aby se zabránilo vzpěru. Teleskopické válce se často používají, když prostorová omezení omezují schopnost používat dlouhý jednostupňový válec.

Styl montáže

Různé možnosti montáže:
Hydraulické válce jsou k dispozici v několika montážních konfiguracích, včetně:

• MOUNTOUNÁTOSTA: Nabízí tuhé a pevné polohování, vhodné pro aplikaci přímé line síly.
• Clevis Mount: Umožňuje otáčení pohybu, ideální pro vazby nebo kde je potřeba úhlový pohyb.
• Trunnion Mount: Vhodné pro aplikace vyžadující rotaci na straně nebo složité pohybové cesty.

Výběr vhodného stylu montáže:
Volba závisí na vzoru pohybu, směru zatížení a zarovnání komponent stroje. Správné montáž snižuje opotřebení a zabraňuje bočnímu zatížení, což může poškodit válec a jeho těsnění.

Environmentální faktory

Teplota, koroze a další environmentální úvahy:
Hydraulické válce mohou fungovat v extrémních podmínkách, jako jsou teploty mrazu, vysoký tepl, prostředí slané vody nebo abrazivní prach. Tyto faktory ovlivňují výběr materiálu válce, složení těsnění a ošetření povrchu.

Výběr materiálu pro drsné prostředí:

• Pruty z nerezové oceli nebo chromované tyče: Zlepšit odolnost proti korozi
• Nikl nebo epoxidové povlaky: Chránit před chemickou expozicí
• Vysokoteplotní těsnění: Udržujte výkon pod tepelným napětím
• Stěrače a škrabky: Udržujte trosky mimo vnitřní válce

Výběr správného hydraulického válce zahrnuje více než jen odpovídající rozměry. Vyžaduje komplexní analýzu mechanického zatížení, tlaku systému, environmentální expozice, profilu pohybu a provozní bezpečnosti. Investice do dobře specifikovaného válce pomáhá zlepšovat výkon systému, prodloužit životnost zařízení a snižovat dlouhodobé provozní náklady.

Údržba hydraulického válce

Správná údržba je rozhodující pro zajištění spolehlivého výkonu a prodloužení životnosti hydraulických válců, zejména v náročných prostředích, jako jsou staveniště, výrobní závody a těžební operace. Dobře udržovaný hydraulický válec nejen snižuje riziko selhání, ale také zvyšuje účinnost a snižuje provozní náklady.

Pravidelné postupy inspekce

Rutinní vizuální a funkční inspekce pomáhají detekovat včasné známky opotřebení nebo poruchy. Mezi běžné kontroly patří:

• Podmínka těsnění: Hledejte známky úniku, praskání nebo deformace kolem těsnění tyče a žlázy.
• Povrch tyčí: Zkontrolujte, zda není bodování, pitting nebo korozi, která může poškodit vnitřní těsnění nebo kompromisní provoz válců.
• Montážní body: Zkontrolujte problémy se zarovnáním, volné šrouby nebo známky strukturálního napětí kolem montážních oblastí.
• Připojení hadice: Zajistěte, aby hydraulické linie byly těsné a bez úniku nebo otěru.

Pravidelná inspekce by měla dodržovat definovaný rozvrh založený na provozních hodinách nebo kalendářních intervalech v závislosti na využití zařízení.

Osvědčené postupy mazání

Ačkoli většina hydraulických válců je promazána hydraulickou tekutinou, některé komponenty-jako je Clevis Pins nebo Trunnion House-mohou vyžadovat periodické mazání.

• Použijte mastnotu doporučené výrobcem: Nekompatibilní maziva mohou degradovat těsnění nebo ovlivnit výkon.
• Čisté před masem: Nečistoty nebo abrazivní částice musí být před nanesením tuku odstraněny z armatur a kloubů.
• Vyvarujte se nadměrného majáku: Přebytečné mazivo může přilákat prach a zbytky, spíše zrychlit opotřebení než zabránit.

Udržování správného mazání minimalizuje tření, zvyšuje kontrolu pohybu a zabraňuje kontaktu s kovem na kov, který vede k předčasnému opotřebení.

Tipy pro preventivní údržbu

Preventivní údržba přesahuje reaktivní opravy tím, že se zabývá potenciálními problémy dříve, než vedou k selhání. Mezi osvědčené postupy patří:

• Čistota tekutin: Kontaminovaná hydraulická tekutina je jednou z hlavních příčin selhání válce. Pravidelně vyměňujte filtry a kontrolujte kvalitu tekutin.
• Cykly výměny těsnění: Během plánovaných prostojů vyměňte pečeť, abyste se vyhnuli neplánovaným výpadkům.
• Kontroly zarovnání: Nesrovnávání může způsobit boční zatížení, což vede k nerovnoměrnému opotřebení na prutech a těsnění.
• Ochranná opatření: Nainstalujte měchy tyče nebo štíty do prostředí, kde převládají prach, bláto nebo trosky.
• Environmentální kontroly: Při operaci při extrémních teplotách používejte ohřívače, chladiče nebo izolační zábaly, abyste udrželi viskozitu tekutin v optimálním rozsahu.

Preventivní přístup nejen udržuje hydraulické systémy probíhající hladce, ale také přispívá k bezpečnosti operátorů a nákladově efektivním operacím.

Důsledná údržba je základem spolehlivosti hydraulického systému. Stanovení jasného plánu údržby, který zahrnuje inspekce, mazání a preventivní opatření, mohou majitelé zařízení výrazně prodloužit životnost hydraulických válců a snížit pravděpodobnost neplánovaných prostojů nebo nákladných selhání.

Odstraňování problémů s běžnými problémy s hydraulickým válcem

I při správné konstrukci a rutinní údržbě mohou hydraulické válce v průběhu času zažít problémy s výkonem. Rozpoznání včasných varovných signálů a pochopení jejich kořenových příčin pomáhá zabránit malým problémům v eskalaci do nákladných selhání. Níže jsou uvedeny některé z nejčastějších problémů s hydraulickým válcem a jak je efektivně řešit.

Identifikace běžných problémů

1. úniky hydraulické tekutiny:
Mezi nejčastější problémy patří úniky kolem tyče, portů nebo těsnění. To může být způsobeno opotřebovanými těsněními, škrábanci na tyčce, nesprávnou instalací nebo nadměrným vnitřním tlakem.

2. Pomalá nebo trhaná operace:
Válce, které se pohybují nepravidelně nebo pomaleji než obvykle, mohou jednat s vnitřním únikem, zachyceným vzduchem, kontaminovanými tekutinou nebo poškozenými těsněními.

3.. Drift válce:
Když se válec natáhne nebo zasune samostatně bez vstupu, je to často kvůli vnitřnímu obtoku (tekutina prosakující kolem pístového těsnění), vadné ventily nebo nesprávným tlakem systému.

4. Přehřátí:
Nadměrná tvorba tepla může snížit viskozitu tekutin a těsnění poškození. Příčiny zahrnují vysoký tlak systému, přetížení nebo špatné rozptyl tepla.

5. Deformace nebo bodování tyče:
Ohýbený nebo skórovaný prut označuje boční zatížení, nesoulad nebo kontaminaci. To může vést k poškození těsnění, úniky a případné selhání válce.

6. Vnější kontaminace:
Během zatažení lze do válce zatáhnout bahno, prach nebo chemikálie na povrchu tyče, což zrychluje vnitřní opotřebení.

Kroky odstraňování problémů

Krok 1: Vizuální kontrola
Zkontrolujte válec, zda není viditelné poškození, úniky oleje, montáž nesouosostů a kontaminanty. Zvláštní pozornost věnujte tyčičce, těsnění a armatury.

Krok 2: Testování tlaku
Vyzkoušejte hydraulický tlak na portech válců, abyste zjistili, zda problém pochází ze samotného válce nebo širšího hydraulického systému.

Krok 3: Vyhodnocení těsnění
Pokud je válec rozebrán, zkontrolujte vnitřní těsnění. Hledejte zploštění, praskání, otoky nebo vytlačování - značky, které naznačují nekompatibilitu nebo opotřebení tekutin.

Krok 4: Zkontrolujte zarovnání a montáž
Ověřte, zda je válec správně zarovnán se směrem zatížení a že montážní hardware je bezpečný a nepoškozený.

Krok 5: Analyzujte stav tekutin
Zkontrolujte hydraulickou tekutinu zbarvení, částice kovů nebo kontaminaci. Měla by být vyměněna špinavá nebo degradovaná tekutina a zkoumány filtry.

Kdy opravit vs. vyměnit

Oprava, kdy:

• Problém je omezen na těsnění, ložiska nebo opotřebení povrchu.
• Válce válce a tyč jsou strukturálně neporušené.
• Náklady na prostoje a opravy jsou zvládnutelné.
• Pro model válce je k dispozici sada pro opravu.

Nahraďte, kdy:

• Rod je vážně ohnutý nebo skóroval.
• Válec má rozsáhlé praskání koroze nebo únavy.
• Náklady na opravu nebo překročení náhradních nákladů.
• Výkon nelze spolehlivě obnovit prostřednictvím oprav.

Vědět, kdy opravit a kdy vyměnit válec, je rovnováha mezi náklady, časem a rizikem. Rychlý zásah a správná diagnostika mohou snížit celkové prostoje systému a zabránit poškození souvisejících složek.

Oprava hydraulického válce

V průběhu času mohou hydraulické válce vydělat opotřebení a poškození, které vyžadují více než rutinní údržbu. Oprava hydraulického válce může obnovit jeho výkon a prodloužit jeho provozní životnost - často za nižší náklady než plná výměna. V závislosti na závažnosti a povaze problému se mohou opravy pohybovat od jednoduchého výměny těsnění po plné přerobení prutu nebo rekonstrukce hlavy.

Základní opravné techniky

1. Demontáž:
Začněte bezpečným odpojením válce od hydraulického systému a jeho odstraněním ze zařízení. Vnější část důkladně vyčistěte, aby se zabránilo kontaminaci. Pečlivě demontujte jednotku a zaznamenejte orientaci komponent pro přesnou opětovnu.

2. Inspekce komponent:
Každá složka - Piston, tyč, těsnění, válcový hlaveň a žláza - by měla být zkontrolována z hlediska opotřebení, deformace, koroze nebo trhlin. Mezi běžné inspekční nástroje patří třmeny, mikrometry a indikátory vytáčení.

3. leštění a čištění:
Drobné škrábance na tyčích mohou být často vyleštěny pomocí jemných abrasiv. Čištění vnitřních povrchů je nezbytné pro odstranění kovových částic, kalu nebo degradovaných zbytků tekutin.

4. Výměna opotřebovaných částí:
Poškozená nebo opotřebovaná těsnění, pouzdra a prsteny opotřebení by měly být vyměněny pomocí souprav schválených výrobcem. Pokud je tyč položena nebo ohnutá, může vyžadovat narovnání nebo resurfacing.

5. Opětovné sestavení a testování:
Po výměně nezbytných částí znovu sestavte válec podle správných specifikací točivého momentu. Před opětovným instalací válce proveďte tlakový test nebo test na cyklu, abyste ověřili integritu těsnění a hladký provoz.

Výměna těsnění

Selhání těsnění je jedním z nejčastějších důvodů hydraulické poruchy válce. Výměna těsnění je obvykle nákladově efektivní oprava, která může obnovit výkon a zabránit únikům.

Typy těsnění, které mají nahradit:

• ROD těsnění: Zabraňte úniku tekutiny z válce.

• Pístové těsnění: Udržujte tlak mezi komorami válce.

• Stěrače těsnění: Při zatahování odstraňte kontaminanty z tyče.

• O-kroužky a záložní prsteny: Poskytněte další těsnění při kritických kloubech.

Osvědčené postupy:

• Vždy používejte těsnění, která odpovídají originálním specifikacím.

• Před instalací nových těsnění vyčistěte těsnicí drážky a zkontrolujte přezdívky nebo otřepy.

• Před opětovnou sestavením namažte těsnění kompatibilní hydraulickou tekutinou, abyste se vyhnuli suchému startu.

Kdy hledat profesionální opravy služeb

Zatímco základní opravy lze provádět interně se správnými nástroji a zkušenostmi, některé situace vyžadují odbornou pozornost:

• Těžké poškození: Hluboké bodování na prutech, prasklé sudy nebo zlomené koncové čepice často vyžadují specializované obrábění nebo svařování.

• Požadavky na přesnost: Válce ve vysoce přesných zařízeních nebo bezpečnostních kritických aplikacích by měly být opraveny a testovány certifikovanými techniky.

• Vlastní válce: Opravy pro vlastní nebo neobvyklé válce mohou zahrnovat zdroje specializovaných dílů nebo komponent pro reverzní inženýrství.

• Testování a certifikace: Profesionální obchody často poskytují testování po repair (testování tlaku, únikové kontroly) a nabízejí záruky na jejich práci.

Partnerství se zkušenou službou hydraulické opravy může snížit riziko nesprávných oprav a zajistit, aby válec splňoval specifikace OEM a bezpečnostní standardy.

Včasná a účinná oprava hydraulického válce může obnovit výkon, snížit prostoje vybavení a prodloužit životnost cenných strojů. Vědět, které problémy lze řešit interně a které vyžadují odborné znalosti, je klíčem k řízení dlouhodobé provozní efektivity.

Nejlepší výrobci hydraulických válců

Je-li spolehlivost, bezpečnost a výkon neegotivatelné, je nezbytné výběr hydraulických válců od důvěryhodných výrobců. Renomovaní dodavatelé poskytují nejen vysoce kvalitní produkty, ale také nabízejí inženýrskou podporu, přizpůsobovací služby a globální logistické schopnosti. Níže jsou uvedeny některé z předních výrobců v hydraulickém průmyslu válce, které jsou uznány za jejich inovace, trvanlivost a dodržování mezinárodních standardů.

Parker Hannifin

Přehled:
Parker je globálním lídrem v pohybových a kontrolních technologiích a nabízí širokou škálu hydraulických válců pro průmyslové a mobilní aplikace. Jejich válce jsou známé pro přesné inženýrství, trvanlivost a podporu pro vysokotlaké prostředí.

Nabídka produktů:

• Těžkopádný průmyslové svařované válce
• Válcové válce NFPA
• Válce navržené na míru pro těžbu, mořské a ropné a plynové odvětví

Bosch Rexroth

Přehled:
Bosch Rexroth nabízí komplexní portfolio hydraulických ovladačů, včetně standardních i přizpůsobených řešení válců. Jejich výrobky splňují mezinárodní standardy kvality a používají se v odvětvích, jako je energie, infrastruktura a těžké stroje.

Nabídka produktů:

• Válce typu mlýna a vázanky
• Teleskopické válce pro mobilní aplikace
• Inteligentní válce s integrovanými senzory polohy

Hydraulika Caterpillar

Přehled:
Společnost Caterpillar vyrábí těžkopádné hydraulické válce pro vlastní řadu stavebních a těžebních zařízení, ale také dodává celosvětově OEM. Tyto válce jsou navrženy pro trvanlivost v extrémních podmínkách.

Nabídka produktů:

• Robustní válce pro dozery, nakladače a rypadlo
• Systémy těsnění dlouhého života a pruty odolné proti korozi
• Remanufakturing a opravy služeb

Eaton Hydraulics

Přehled:
Eaton nabízí vysoce výkonné hydraulické válce přizpůsobené mobilním a průmyslovým systémům. Se silným důrazem na spolehlivost se jejich válce používají v zemědělství, námořním a leteckém průmyslu.

Nabídka produktů:

• Průmyslové válce s velkými otvory
• Kompaktní válce mobilního vybavení
• Vysokorychlostní, vysoce cyklové ovladače

Hydratech Industries

Přehled:
Hydratech odvětví se specializuje na rozsáhlé a vlastní hydraulické válce, podává odvětví, jako je větrná energie, vrtání na moři a těžký transport. Jsou známé pro své technické odborné znalosti a podporu specifickou pro projekt.

Nabídka produktů:

• Válce s velkým průměrem a dlouhým mrtvicí
• Hydraulické válcové válce pro větrné turbíny
• Válce pro pobřežní jeřáby a systémy zvedání

Ligon Industries

Přehled:
Jako jeden z největších severoamerických dodavatelů hydraulických válců působí Ligon prostřednictvím sítě společností, z nichž každá slouží trhům specializovaných. Díky jejich flexibilitě a citlivosti z nich činí preferovaný dodavatel pro řešení vlastních a OEM.

Nabídka produktů:

• Válcové těleso a válcové válce
• Teskopické válce pro vozidla skládky a odmítnutí
• Krátká dodací lhůta pro vlastní výrobu

Tito výrobci představují průřez trhu s hydraulickým válcem, od standardizovaných hmotnostních výrobních válců po vysoce přizpůsobené jednotky pro komplexní aplikace. Výběr výrobce zahrnuje zvážení nejen specifikací produktu, ale také technickou podporu, globální sítě služeb a schopnost splňovat požadavky na dodržování předpisů nebo certifikace.

Budoucí trendy v technologii hydraulického válce

Jak se průmyslová odvětví tlačí směrem k efektivnějším, inteligentnějším a ekologicky vědomým strojům, technologie hydraulických válců se stále vyvíjí. Pokroky v materiálech, integraci elektroniky a optimalizace návrhu formují budoucnost těchto kritických komponent. Níže jsou uvedeny klíčové trendy, u nichž se očekává, že v nadcházejících letech ovlivní vývoj a aplikaci hydraulického válce.

Pokroky v materiálech a ošetření povrchu

Pro splnění požadavků na vyšší výkon a prodloužení životnosti přijímají výrobci pokročilé materiály a povrchové technologie:

• Vysoce pevné slitiny: Použití ocelových a kompozitních materiálů ošetřených tepelně zvyšuje nesení zatížení bez přidání nadměrné hmotnosti.
• Povlaky odolné proti korozi: Chromové alternativy, jako jsou poniklované nebo keramicky potažené tyče, poskytují zvýšenou odolnost proti opotřebení, chemikálií a degradaci životního prostředí.
• Vložky a těsnicí materiály s nízkým třením: Nové polymery a syntetické materiály snižují ztrátu energie a zlepšují hladkost pohybu pod vysokým tlakem.

Tyto materiální inovace přispívají k delším intervaly údržby a spolehlivějším provozu za tvrdých nebo nepřetržitých podmínek.

Inteligentní hydraulické válce a integrace IoT

S rostoucím využitím technologií Industry 4.0 jsou hydraulické válce stále více integrovány do senzorů a řídicích systémů, které umožňují monitorování a automatizaci v reálném čase.

• Senzory polohy a tlaku: Vestavěné senzory poskytují nepřetržitou zpětnou vazbu na polohu pístu, síle zatížení a tlaku, zlepšení přesnosti a bezpečnosti.
• Monitorování podmínky: Inteligentní válce detekují časné známky opotřebení, úniku nebo přetížení, což umožňuje prediktivní údržbu a minimalizující prostoje.
• Vzdálená diagnostika: Připojené válce přenášejí operační data do centralizovaných systémů pro sledování výkonu a vzdálené řešení problémů.

Tyto funkce jsou obzvláště cenné v odvětvích, jako je těžba, logistika, letectví a automatizovaná výroba, kde jsou doba a přesnost kritická.

Zlepšení energetické účinnosti

Snížení spotřeby energie v hydraulických systémech se stalo prioritou kvůli rostoucím provozním nákladům a environmentálním obavám.

• Hydraulika senzační zatížení: Adaptivní systémy upravují tok a tlak tekutin tak, aby odpovídaly poptávce po zatížení a snižovaly přebytečnou energii.
• Lehký design válce: Vylepšené materiály a strukturální optimalizace pomáhají snižovat hmotnost, což zase snižuje požadavky na energii v mobilním zařízení.
• Elektrohydraulické hybridní systémy: Integrace elektrických pohonů s hydraulickými ovladači zvyšuje kontrolu a snižuje ztrátu energie ve srovnání s tradičními systémy.

Cílem těchto pokroků je zvýšit udržitelnější hydraulické válce při zachování nebo zlepšování výkonu v náročných aplikacích.

Přizpůsobení a modulární design

Moderní vybavení často vyžaduje řešení přizpůsobených na míru než na komponenty. Výrobci se pohybují směrem k modulárním, přizpůsobitelným návrhům válců:

• Konfigurovatelné platformy válců: Zákazníci mohou ze standardizované sady možností specifikovat velikost otvoru, délku tahu, styl montáže a senzory.

• Řešení specifická pro aplikaci: Od kompaktních válců pro systémy omezené prostory až po nadměrné válce pro operace na moři umožňuje lepší vyrovnání s funkčními potřebami.

Tento posun směrem k modularitě zkracuje dodací lhůty a zvyšuje vysoce výkonná řešení přístupnější napříč průmyslovými odvětvími.

Hydraulické válce již nejsou jen jednoduchá mechanická zařízení. Vzhledem k tomu, že inteligentní technologie a udržitelné inženýrské postupy se více integrují do průmyslových systémů, se hydraulické válce vyvíjejí na inteligentní, efektivní a aplikační komponenty. Tyto inovace slibují zlepšit výkon, snížit provozní náklady a otevřít nové možnosti napříč výstavbou, výrobou, energií a dále.

Závěr

Hydraulické válce jsou základními součástmi v jeřábu a na strojích, které poskytují lineární sílu a přesný pohyb potřebný pro komplexní zvedání, tlačení a polohovací úkoly. Pochopení různých typů - například jako jediné herecké, dvojité herecké, teleskopické, svařované a vázací tyčcové válce - při výběru správného řešení pro specifické aplikace.

Hydraulické válce jeřábů musí splňovat přísné požadavky na zatížení, bezpečnost a odolnost proti životnímu prostředí, zatímco válce těžkých v zemích, těžbě a průmyslovém lisu vyžadují trvanlivost, tlakovou vytrvalost a spolehlivé těsnění. Výběr hydraulického válce zahrnuje pečlivě zvážit požadavky na zatížení, provozní tlaky, délku mrtvice, styl montáže a faktory prostředí, aby se zajistila optimální výkon a dlouhověkost.

Pravidelná údržba, včetně inspekcí, mazání a preventivní péče, hraje rozhodující roli při prevenci běžných problémů, jako jsou netěsnosti, pomalý provoz a poškození prutu. Včasné odstraňování problémů a opravy, ať už jsou prováděny interně nebo pomocí profesionálních služeb, pomáhají vyhnout se nákladným prostojům a prodloužit životnost válců.

Partnerství s renomovanými výrobci zajišťuje přístup k kvalitním komponentům určeným pro náročné podmínky a podporováno technickou podporou. Při pohledu dopředu pokroky v materiálech, integraci inteligentních senzorů, energetické účinnosti a modulárním designem vedou vývoj hydraulických válců na chytřejší, efektivnější a přizpůsobitelné řešení.

Výběrem příslušného hydraulického válce a jeho údržbou jej mohou operátoři zvyšovat výkon zařízení, zlepšit bezpečnost a snížit provozní náklady-faktory klíče v úspěchu jakékoli těžké nebo jeřábové aplikace. .
